Kerneprocesanalyse af PCBA-fremstilling: Fire nøgleforbindelser, der lægger grundlaget for elektroniske enheder

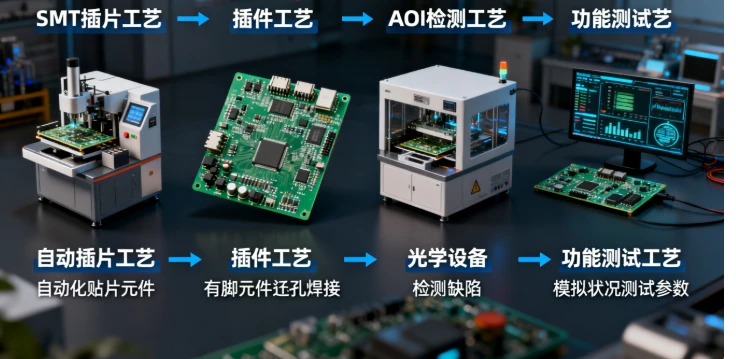

I den elektroniske industris økosystem fungerer PCBA (Printed Circuit Board Assembly)-fremstilling som kernehubben, der forbinder PCB-produktion og slutprodukter, og det kan kaldes "nervecentret" for elektroniske enheder. Fra smartphones til industrielle kontrolsystemer er den funktionelle realisering af alle elektroniske enheder afhængig af præcisionsmontagen af PCBA. Blandt dem er de fire processer med SMT-placering, gennem-hulindsættelse, AOI-inspektion og funktionel testning nøgleleddet, der bestemmer kvaliteten og pålideligheden af PCBA, hvilket direkte påvirker ydeevnen og levetiden for slutprodukter.
SMT (Surface Mount Technology) placeringsproces er den "foreløbige kerne" i PCBA-fremstilling, som fungerer ved at bruge automatiseret udstyr til præcist at fiksere miniature overflademonteringskomponenter på PCB-overfladen. Processen starter med stenciltryk af loddepasta, hvor trykpræcisionen skal kontrolleres indenfor ±0,02 mm; derefter griber placeringsmaskinen komponenter baseret på koordinatdata for at opnå højhastigheds-placering på snesevis af gange pr. sekund; endelig fuldender reflow-ovnen lodningen gennem en tre-temperaturkurve med "opvarmning-konstant temperatur-afkøling". Nøglepunkterne ligger i ensartetheden af loddepastaens tykkelse og matchningen af reflow-loddetemperaturen, som direkte undgår problemer som koldlodning og loddebrodannelse. I øjeblikket har avancerede placeringsmaskiner været i stand til at opnå stabil placering af komponenter i størrelsen 01005.
Den gennemgående-indsættelsesproces er et vigtigt supplement til SMT. For komponenter med stifter som f.eks. strømenheder, anvender den gennem-hulsmontering for at forbedre forbindelsesstabiliteten. Processen omfatter manuel eller automatisk indføring, stiftskæring og bølgelodning. Kernen er at sikre den præcise justering af stifter med PCB-huller, kontrollere stiftens skærelængde ved 1,5 -2 mm og stabilisere bølgeloddetemperaturen ved 250±5 grader for at forhindre stiftoxidation eller utilstrækkelig lodning. Denne proces er uundværlig i udstyr med høj effekt, såsom industrielle strømforsyninger.
AOI (Automated Optical Inspection) er den "visuelle forsvarslinje" af PCBA, som erstatter manuel inspektion med optisk billedteknologi. Udstyret indsamler PCB-billeder gennem et høj-opløsningskamera og sammenligner dem med standardskabeloner og kan fuldføre identifikationen af defekter, såsom komponentfejlplacering, omvendt placering og koldlodning på et enkelt bord inden for 30 sekunder. Nøglen ligger i valget af inspektionstidspunkt - inspektion efter placering tillader rettidig omarbejdelse, og inspektion efter lodning kan identificere loddeproblemer. Med opgraderingen af AI-algoritmer er fejlgenkendelsesnøjagtigheden nu nået over 99,5 %, hvilket i høj grad reducerer arbejdsomkostningerne.
Funktionstest er den "endelige vurdering" inden levering. Den simulerer faktiske arbejdsforhold gennem brugerdefinerede armaturer for at teste parametre såsom spænding, strøm og signaltransmission af printkortet. Processen omfatter opspændingsforbindelse, programindlæsning og multi-parameterindsamling, og det er nødvendigt at formulere eksklusive testplaner for forskellige produkter. For eksempel skal kommunikations-relateret PCBA fokusere på at teste signaldæmpning, mens medicinsk udstyrs PCBA strengt skal kontrollere lækstrøm. Dette trin kan opsnappe funktionelle defekter og er den sidste barriere for at sikre pålideligheden af slutprodukter.
Kvalitetskontrol skal løbe gennem hele processen: SPI (Solder Paste Inspection) bruges til at teste kvaliteten af loddepasta i SMT-stadiet, første artikelinspektion udføres efter gennem-hulindsættelse, defektdata bevares efter AOI-inspektion til procesoptimering, og komplette parameterrapporter skal registreres til funktionstest. Kun ved at kombinere de fire nøgleprocesser med fuld-proceskvalitetskontrol kan PCBA-produkter, der opfylder industristandarder, skabes.
