Hvad er PCBA?
Nøgleforskelle mellem PCB og PCBA
I elektronikfremstillingsindustrien,PCBogPCBAer to grundlæggende udtryk, der ofte nævnes sammen, men repræsentererforskellige stadieraf produktionen. At forstå forskellen mellem dem er afgørende for alle, der er involveret i elektronisk produktdesign, sourcing eller fremstilling.
Hvad er et PCB?
PCBstår forPrintplade. På kinesisk omtales det almindeligvis som enPåtrykt printpladeellerTrykt ledningskort.
Et PCB er en kritisk elektronisk komponent, der fungerer som:
Demekanisk støttetil elektroniske komponenter
Deelektrisk forbindelsesplatformmellem komponenter
PCB'er fremstilles ved at danne ledende kobberspor på et isolerende underlag, typisk lavet afepoxyglasharpiks (FR-4). Disse ledende mønstre er skabt i henhold til et foruddefineret kredsløbsdesign ved hjælp af print- og ætsningsprocesser-deraf udtrykkettryktprintplade.
PCB'er klassificeres almindeligvis efter antallet af signallag, såsom:
4-lags brædder
6-lags brædder
8-lags brædder
Blandt disse4-lags og 6-lags PCBer de mest udbredte i kommerciel elektronik.
Det er vigtigt at bemærke, at astandard PCB indeholder ingen elektroniske komponenter. Det omtales ofte som enbar brætellerPWB (Printed Wiring Board).
Hvad er PCBA?
PCBAstår forTrykt kredsløbskortsamling.
PCBA refererer til den proces, hvorielektroniske komponenter er samlet på et printkort, der transformerer det blottede bord til et funktionelt elektronisk kredsløb. Dette opnås gennem en række monteringsprocesser, herunder:
SMT (Surface Mount Technology)komponent placering
DIP/THT (gennem-hulteknologi)indsættelse
Lodning og inspektionsprocesser
Efter at PCB-samlingen er afsluttet, kan processen fortsætte tilkassesamling, hvor det samlede printkort er integreret med kabinetter, kabler, stik og andre mekaniske dele for at danne et færdigt produkt.
Kort sagt:
PCBA=PCB + komponentsamling
I husholdningsbrug er udtrykketPCBAer almindeligt brugt, mens det i Europa og USA også kan skrives somPCB'A(med en apostrof). Uanset stavemåden forbliver betydningen den samme:
👉 et printkort med komponenter samlet og loddet på.

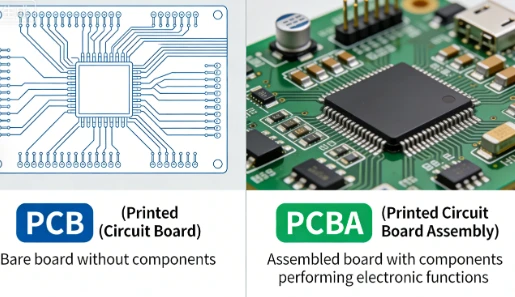

Nøgleforskelle mellem PCB og PCBA
| Punkt | PCB | PCBA |
|---|---|---|
| Definition | Bare printkort | Samlet og loddet printplade |
| Komponenter | Ingen elektroniske komponenter | Komponenter fuldt monteret |
| Fungere | Giver elektriske veje | Udfører faktiske elektroniske funktioner |
| Fremstillingsstadiet | Tidlig fase | Afsluttet monteringsfase |
| Brancheperiode | Råbræt / Bare board | Færdig printplade |
Enkelt sagt:
PCBhenviser tiltom printplade
PCBAhenviser tilfærdigt bord efter SMT og DIP processer
Oversigt
A PCBer grundlaget for et elektronisk produkt, der giver fysisk støtte og elektrisk forbindelse, mensPCBArepræsenterer det færdige printkort, efter at alle elektroniske komponenter er blevet samlet og loddet.
At forstå sondringen mellem PCB og PCBA hjælper med at tydeliggøre kommunikation i produktudvikling, indkøb og fremstillingsprocesser. Fra fremstilling af blotplader til fuld montering spiller både PCB og PCBA uundværlige roller i moderne elektronikproduktion.
