1. I øjeblikket vedtager mange producenter af placeringsmaskiner forskellige teknologier til at imødekomme kravene om nøjagtighed og ny anordnings placeringnøjagtighed, så den højeste monteringsnøjagtighed af kredsløbskonstruktion er ± 0,01 ~ ± 0,001 27mm. De vigtigste foranstaltninger er som følger.
a. Højopløselig lineær encoder lukket loop-system.
b.Adopter intelligent servicesystem for at forbedre serviceydelsen og forkorte justeringstiden, reducere værtsbelastningen og forbedre PCB-monteringssikkerheden.
c.Forbedre maskinsynssystemet, vedtage højopløselig lineær scanningskamera og udfør gråskala-behandling på billedet for at forbedre billedbehandlingsnøjagtigheden og yderligere forbedre nøjagtighedsniveauet for placeringsmaskinen.
d.Temperaturkompensationsfunktion bruges til at reducere miljøpåvirkningen på placeringen af ultra-fine pitch-IC'er.
2.Multi-funktionel, høj hastighed
3.Modularization
4.Intelligent, intelligent afspejles ikke kun i offline programmerings- og optimeringsfunktioner, men også i PCB-positioneringsnøjagtighed, placeringsnøjagtighed, automatisk kontrol af Z-aksens placeringstryk.
5. Monteringshoved (monteringshovedet er diversificeret, og det udvikler sig i en multifunktionel og intelligent retning.
6.Dyse, udvikle vakuumdyser til små komponenter, mikrokomponenter og mekaniske klemmedyser til unormale formede komponenter.
7.Feeder, feeder er udviklet i retning af enkel, intelligent, dobbeltbåndstilførsel og elektrisk. For at imødekomme miniaturisering af komponenter har nogle virksomheder også udviklet en 4 mm bred båndføder og udviklet en lodret waferfeeder (Wafer).
Med diversificeringen af pcb-elektroniske produkter erstattes nu masseproduktionstilstanden med platformmetoden. For nylig har nogle udstyrsleverandører introduceret intelligente og fleksible placeringsmaskiner.

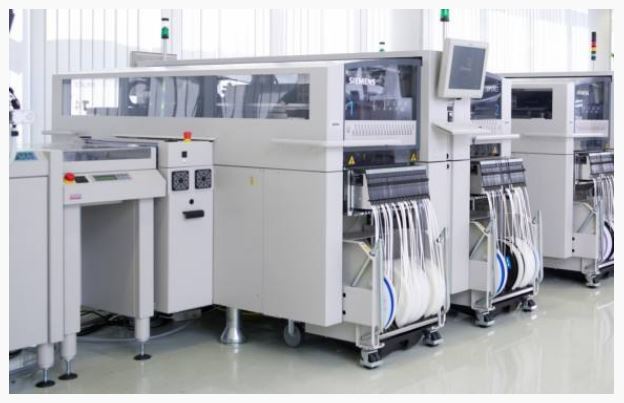

● Figur 1 viser den nyeste intelligente SIPLACE DX fra Siemens AG, Tyskland.
● Højhastigheds 20 dyser samler placeringshovedet. Opnå høj hastighed, men også meget velegnet til storstilet produktion på 01005.
● Lineær motorteknologi med fuld lukningskontrol.
● Intelligent arkføder.
● Let at betjene arbejdsstationssoftware. Helt nyt kraftfuldt softwaresystem og uafbrudt kørebakkeføder.
Figur 2 viser den nyeste AIMEX fra Fuji-film fra Japan. De vigtigste funktioner er som følger:
● En bred vifte af valgfri enheder, såsom placeringshoveder, er tilføjet til NXT.
● Det er en alt i én placeringsmaskine med udvidelsesmuligheder.
● Fordi dens monteringsmekaniske aksel kan tilføjes, kan den fleksibelt reagere på ændringer i output og produktændringer
